بررسی نقش امپدانس متقابل خطوط در بررسی عملکرد رله دیستانس

در این شبیه سازی به بررسی نقش امپدانس متقابل خطوط در بررسی عملکرد رله دیستانس پرداخته و در حضور جبرانساز سری خط انتقال به بررسی نقش ان پرداخته و در شبکه 9 باسه زیر

فرض مکنیم که جبرانساز در خط 7-8 که با بلوک سبز نشان داده شده قرار دارد و براساس ولتاژ بین دوفاز و القای متقابل و محاسبه امپدانس متقابل به مشخصی حفاظتی منحنی r-x پرداخته و نتایج را به ازای تغییرات مکان درصد خطا بر روی خط انتقال و امپدانس حطا و ظرفیت راکتور سری بدست می اوریم.



اگر در انجام پروژه های برق قدرت خود مشکل دارید و نیاز به راهنمایی و مشاوره دارید با کارشناسان گروه متلب پروژه در ارتباط باشید

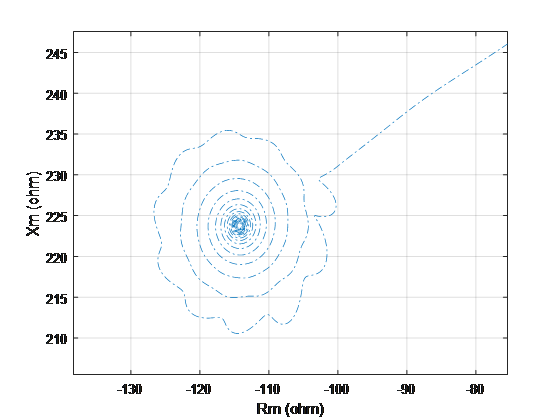

برای مثال اگر خطا در 80 درصد طول خط ( 100 کیلومتر ) روی داده و مقاومت خطا 0.1 اهم باشد و ظرفیت راکتور ناچیز باشد. مشخصه دیستانس رله پیشنهادی بصورت

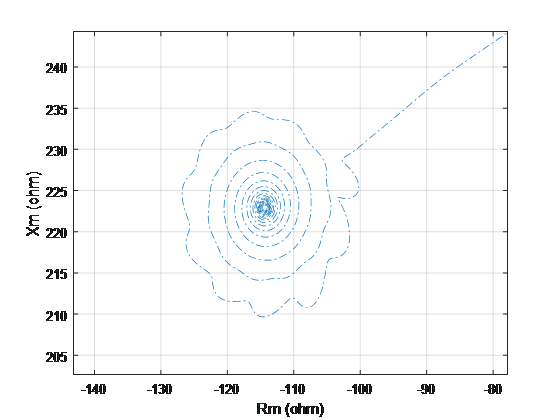

و اگر با حفظ مشخصات ظرفیت راکتور را به 0.01 هانری تغییر دهیم مشحصه بصورت زیر تغییر میکند

این شبیه سازی در متلب 2016 تست و اجراشده و میتوان با تغییر مشخصات منحنی مختلف بدست اورده.
